उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: ISO,CE
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: लकड़ी के मामलों मानक निर्यात पैकेज
प्रसव के समय: 10-20 दिनों के काम के दिन
भुगतान शर्तें: टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: विस्तृत उद्धरण के आधार पर
उत्पाद का नाम: |
हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन |
रॉक कठोरता: |
एफ = 6-20 |
छेद व्यास: |
Ф105-140mm |
किफायती ड्रिल गहराई: |
25 मी |
घूमने की गति: |
0-70r / मिनट |
रोटेशन टोक़: |
2000N.M |
मुआवजे की लंबाई: |
900 मिमी |
दबाव: |
1.0-2.4Mpa |
पावर टाइप: |
डीज़ल |
लागू उद्योगों: |
निर्माण कार्य, ऊर्जा और खनन, वाटर वेल |
उत्पाद का नाम: |
हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन |
रॉक कठोरता: |
एफ = 6-20 |
छेद व्यास: |
Ф105-140mm |
किफायती ड्रिल गहराई: |
25 मी |
घूमने की गति: |
0-70r / मिनट |
रोटेशन टोक़: |
2000N.M |
मुआवजे की लंबाई: |
900 मिमी |
दबाव: |
1.0-2.4Mpa |
पावर टाइप: |
डीज़ल |
लागू उद्योगों: |
निर्माण कार्य, ऊर्जा और खनन, वाटर वेल |

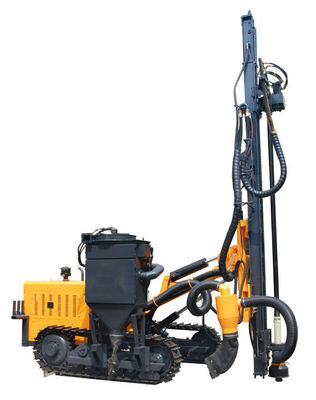

उच्च दाब क्रॉलर घुड़सवार ड्रिल रिग
KH5 उच्च दबाव पर्यावरण के अनुकूल क्रॉलर ड्रिलिंग रिग को KY130 ड्रिलिंग रिग के आधार पर डिज़ाइन किया गया है।एक सूखी प्रकार धूल कलेक्टर को KY130 मशीन में जोड़ा जाता है।डस्ट कलेक्शन सिस्टम में, हम एक आयातित हाइड्रोलिक मोटर अपनाते हैं और पंखे के ब्लेड को अनुकूलित किया जाता है।इस प्रकार प्रणाली अत्यधिक कुशल और स्थिर है।प्रीफ़िल्टरिंग और फाइन फ़िल्टरिंग तंत्र पर्यावरण के अनुकूल और कुशल फ़िल्टरिंग सामग्री से बने होते हैं।फ़िल्टरिंग दक्षता 99% तक पहुंच सकती है।एकत्रित धूल और पाउडर को उत्कृष्ट स्वचालित नियंत्रण प्रणाली द्वारा निष्कासित किया जा सकता है।
फ़ीचर
1. शक्तिशाली घूर्णन उपकरण
हमारे क्रॉलर ड्रिलिंग रिग के नए प्रकार के घूर्णन उपकरण में बड़े टॉर्क साइक्लोइड हाइड्रोलिक मोटर, ग्रहीय रेड्यूसर होते हैं, जो भरपूर टॉर्क रिजर्व प्रदान करते हैं।इस प्रकार ड्रिल रॉड ब्लॉकिंग जोखिम बहुत कम हो गया है।
2. नई प्रकार ड्रिल हाथ
अनुकूलन के बाद, जिब लुबिंग तंत्र और गोल ड्रिल आर्म को समायोजित करना आसान है।कवर किए गए ऑपरेशन क्षेत्र को एक बड़ी डिग्री तक बढ़ाया जाता है, और क्षैतिज छेद को कम स्थिति में ड्रिल किया जा सकता है।
3. उत्कृष्ट प्रणोदन तंत्र
क्रॉलर ड्रिलिंग रिग के प्रणोदन तंत्र में हाइड्रोलिक तेल सिलेंडर और जंगम चरखी शामिल है, और 20KN उठाने बल का उत्पादन कर सकता है।प्रणोदन विनियमन वाल्व पर दबाव को नियंत्रित करने वाले वाल्व को विभिन्न कार्य वातावरणों के लिए आवश्यक समुचित प्रणोदन बल मिल सकता है।
4. सुरक्षित और स्थिर चलने वाला तंत्र
एक शक्तिशाली बोरहोल ड्रिलर के रूप में, इस क्रॉलर ड्रिलिंग रिग में कम बेरिकेंटर और बड़ा ग्राउंड क्लीयरेंस है, इसलिए यह आसानी से ऊबड़ सड़कों को पार कर सकता है।पहियों को विशेष मोटरों द्वारा संचालित किया जाता है, जिससे उच्च गतिहीनता और कम गलती दर होती है।
5. उन्नत क्रॉलर लेवलिंग फ़ंक्शन और ब्रेकिंग सिस्टम
उन्नत क्रॉलर लेवलिंग फ़ंक्शन और ब्रेकिंग सिस्टम चलने की प्रक्रिया को बहुत स्थिर बना सकते हैं।सड़क पर प्रभाव भी बहुत बढ़ गया है।इसके अलावा, क्रॉलर ड्रिलिंग रिग अधिक दृढ़ता से चल सकता है।
6. शक्तिशाली डीजल इंजन
एक पेशेवर बोरहोल ड्रिलिंग समाधान प्रदाता के रूप में, हम बिजली आपूर्तिकर्ता के रूप में KH5 क्रॉलर ड्रिलिंग रिग के लिए YC4108 प्रकार चार सिलेंडर डीजल इंजन का चयन करते हैं।इंजन में उच्च पर्यावरणीय अनुकूलनशीलता है।यह रिग के लिए महान शक्ति प्रदान कर सकता है।तो स्वतंत्र रूप से चलने और स्थिति बदलने के लिए अतिरिक्त वायु कंप्रेसर की आवश्यकता नहीं है।
विशेष विवरण
| नमूना | केएच 5 ड्रिलिंग रिग |
| रॉक कठोरता | एफ = 6-20 |
| छेद व्यास | Ф105-140mm |
| किफायती ड्रिल गहराई | 25 मी |
| दबाव | 1.0-2.4Mpa |
| हवा की खपत | ≥15m³ / मिनट |
| घूमने की गति | 0-70r / मिनट |
| रोटेशन टोक़ | 2000N.m |
| उठाने की क्षमता | 20000N |
| प्रणोदन प्रकार | पन सिलेंडर-चैन |
| प्रणोदन की लंबाई | 3000 मिमी |
| प्रणोदन की गति | 530mm / एस |
| ड्रिल रॉड विनिर्देशन | Φ76 × 3000 मिमी / Φ89 × 3000 मिमी |
| Gradeability | 30 डिग्री |
| धरातल | 320mm |
| चलने की गति | 0-2km / एच |
| हाथ की बढ़ती कोण | नीचे 25 °, ऊपर 45 °, कुल 70 ° |
| ड्रिल आर्म स्विंग एंगल | बाएं 45 °, दाएं 45 °, कुल 90 ° |
| गाड़ी झूला कोण | बाएं 50 °, दायां 50 °, कुल 100 ° |
| कैरिज पिच कोण | 180 ° |
| मैक्स।फ्रेम फ्लोटिंग कोण | ± 10 ° |
| गाड़ी का मुआवजा | 1200 मिमी |
| डीजल इंजन | YC4108 (58kW, 2400r / मिनट) |
| समग्र आयाम (L × W × H) | 5400 × 2330 × 2020 मिमी |
| कुल वजन | 6500kg |
| ध्यान दें | वायवीय-हाइड्रोलिक ड्राइविंग तंत्र, शुष्क प्रकार धूल कलेक्टर, और गति reducer उपलब्ध हैं। |
KH5 उच्च दबाव पर्यावरण के अनुकूल क्रॉलर ड्रिलिंग रिग के लिए भागों की सिफारिश करें
ड्रिल बिट: Φ115
ड्रिल हथौड़ा: एचडी 45 ए
ड्रिल रॉड: ×76 × 3000 मिमी
