उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रयोग: | पानी का कुआँ | हवाई जहाज़ के पहिये: | 8 टायर का ट्रेलर |
|---|---|---|---|
| ड्रिलिंग तकनीक: | कीचड़ परिसंचरण | शक्ति: | 65kw डीजल |
| कीचड़ पंप: | 850L / मिनट, 20mpa | ड्रिल रॉड: | 6.5 मी प्रति पीस |
| उभाड़ना: | 2 सेट | अधिकतम ड्रिल गहराई: | 300 मीटर |
| छेद व्यास: | 450mm | ||
| प्रमुखता देना: | 8 टायर ट्रेलर माउंटेड ड्रिल रिग,हाइड्रोलिक वॉटर वेल ड्रिलिंग मशीन |
||

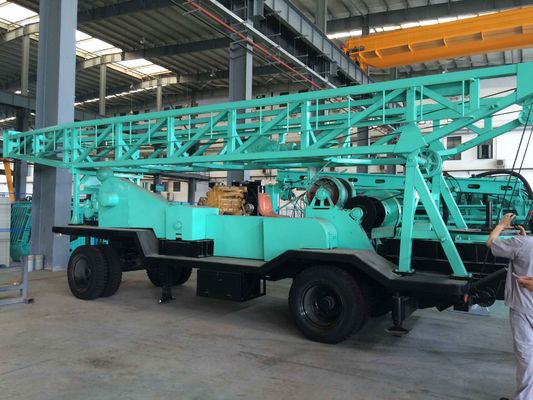

ट्रेलर माउंटेड वाटर वेल ड्रिलिंग रिग
SPJT300 वाटर वेल ड्रिलिंग रिग एक ट्रेलर पर स्थापित किया गया है।यह ड्रिलिंग रिग रोटरी कीचड़ परिसंचरण या डीटीएच ड्रिलिंग तकनीक के माध्यम से काम कर सकता है।
SPjT300 ट्रेलर चेसिस पानी अच्छी तरह से ड्रिलिंग रिग मिट्टी, रेत, बजरी कंकड़, और रॉक स्ट्रैटम के लिए उपयुक्त है।हम ड्रिलिंग के दौरान दबाव को जोड़ने और कम करने के लिए विशेष उपकरण जोड़ते हैं जो दक्षता को बहुत बढ़ा सकते हैं।
उच्च हाइड्रोलिक लेग और हाइड्रोलिक टॉवर को श्रम बचाने और काम करने के दौरान सुरक्षा रखने के लिए चुना जाता है।
सामान्य रोटरी ड्रिलिंग रिग, अर्थात् सकारात्मक परिसंचरण कीचड़ निस्तब्धता के साथ रोटरी ड्रिलिंग रिग, एक टॉवर, एक चरखी, एक रोटरी टेबल, एक ड्रिलिंग उपकरण, एक मिट्टी पंप, एक नल, एक मोटर, आदि के संचालन के दौरान, शक्ति मशीन ट्रांसमिशन डिवाइस के माध्यम से रोटरी टेबल को चलाती है, और ड्राइविंग ड्रिल रॉड टूटी हुई रॉक परत को 30 से 90 क्रांतियों प्रति मिनट की रोटेशन गति से घुमाने के लिए ड्रिल बिट ड्राइव करती है।कीचड़ पंप द्वारा मिट्टी को पंप और दबाया जाता है और फिर ड्रिल रॉड के ऊपर नल के माध्यम से खोखले ड्रिल रॉड में दबाया जाता है, ड्रिल बिट में नीचे की ओर बहता है, और ड्रिल बिट को ठंडा और चिकनाई करने के लिए नोजल से बाहर निकाल दिया जाता है;कुएं के नीचे से मलबा ड्रिल पाइप के बाहर कुंडलाकार चैनल के माध्यम से कुएं से निकाला जाता है।सेटलिंग टैंक में बसने के बाद, कीचड़ रिसाइकिलिंग के लिए वापस कीचड़ टैंक में चला जाता है।कुछ रोटरी ड्रिलिंग रिसाव एक ही समय में कीचड़ पंप और वायु कम्प्रेसर से लैस हैं।

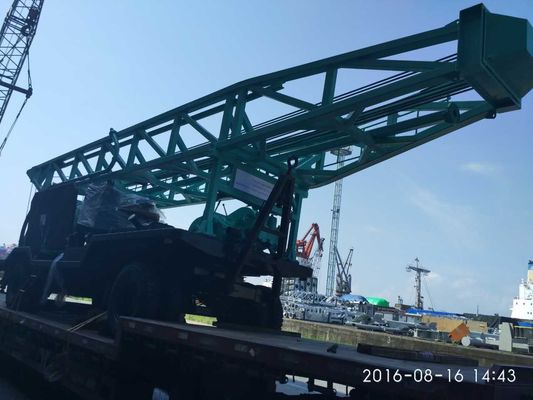

एसटीटी 300 ड्रिलिंग रिग को ट्रैक्टर और अन्य ट्रैक्टरों द्वारा उतारा और स्थानांतरित किया जा सकता है, इसलिए यह सुविधाजनक और तेजी से चलने के लिए है और इसकी अच्छी गतिशीलता है।यह ड्रिलिंग रिग 108 x 108 x 7500 मिमी केली और 6 89x6000 मिमी उप-ड्रिल रॉड से सुसज्जित है।
मुख्य पैतंबर
|
ड्रिलिंग छेद व्यास |
500 मिमी |
ड्रिल टॉवर रेटेड लोड |
180KN |
| गहराई | 300 मीटर |
ड्रिल टॉवर ऊंचाई |
11.6m (SPJT300) |
|
अधिकतम।टोक़ |
8.0KN / मी | आयाम | 12M × 2.47m × 3.4m |
| गति | दक्षिणावर्त (रिवर्स) 44,77,139rpm | शक्ति | 80HP |
|
टर्नप्लेट व्यास |
450mm | परिवहन की स्थिति |
थोक में / ट्रेलर |
|
मुख्य लहरा की एकल रस्सी की क्षमता उठाना |
30KN |
मुख्य रिग का वजन |
13.5t (SPJT300) |
|
माध्यमिक लहरा के एकल रस्सी की क्षमता उठाने |
20KN |
ड्रिल रॉड, पाइप और बिट का वजन |
6.6t |
| कीचड़ पंप | BW850 / 20 (20Mpa दबाव / 850L / मिनट) | ||
Spjt300 के एक सेट को कॉन्फ़िगर करें
| नहीं | कोड | नाम | मात्रा | टिप्पणी |
| ए | मुख्य रिग | 1 समूह | ||
| 1 | 1C -0 | turnplate | 1group | |
| 2 | 2-0 | उभाड़ना | 1group |
उन्नत गियरबॉक्स और क्लच |
| 3 | 3 बी-0 | हस्तांतरण | 1group | मॉडल 4135Na |
| 4 | FT0-0 | ड्रिल टॉवर | एक सेट | |
| 5 | BW850 / 20 | कीचड़ पंप | एक सेट | सभी उपकरण और नली सहित |
| 6 | सामान | एक सेट | (स्टील के तार 80 मीटर प्लस 120 मीटर, सुरक्षा-कवर आदि) | |
| बी | उपकरण | |||
| 1 | FG1-0 | पानी का नल | एक टुकड़ा | |
| 2 | FG2-0 | ब्लॉक समूह | एक टुकड़ा | |
| 3 | FG3B -0 / 8000 | केली की छड़ | एक टुकड़ा | एल = 7650mm |
| 4 | FG5-0 | लिफ्टर | एक टुकड़ा | |
| 5 | FG7-4 | संयुक्त | एक टुकड़ा | |
| 6 | FG8-0 | कांटा | एक टुकड़ा | |
| 7 | FG9A -0 | कांटा | एक टुकड़ा | |
| 8 | 2-6A -0 | शाफ़्ट | एक टुकड़ा | |
| 9 | 21/2 " | नली | एक टुकड़ा | |
| 10 | FG12-4 / 6500 / R780 | ड्रिल रॉड 89 * 10 * 6500 मिमी | 43 टुकड़े | सामग्री: R780 |
| 1 1 | FG7-1 / 2 | संयुक्त | 43pairs |
कीचड़ पंप प्रकार |
|
|
| सिलेंडर व्यास |
150 (मिमी)
|
|
आघात |
180 (मिमी) | |
पंप की गति |
82 आर / मिनट | 58r / मिनट |
बहे |
850 (एल / मिनट) | 600 (एल / मिनट) |
दबाव |
2.0 (एमपीए) | 3.0 (एमपीए) |
शक्ति |
37 (Kw) | |
आकार का आकार |
2000 * 1030 * 1400 (मिमी) | |
वजन |
1500 (किलो) | |
