उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रकार: | हाइड्रोलिक कोर ड्रिलिंग मशीन | नमूना: | Cr12 |
---|---|---|---|
ड्रिलिंग क्षमता: | बीक्यू 1350 एम एनक्यू 1050 एम मुख्यालय 720 एम पीक्यू 470 एम | यन्त्र: | कमिंस QSB6.7 (ईयू स्टेज IIIA) |
परिवहन आयाम: | 5980 × 2240 × 2480mm | वजन: | 8200 किग्रा |
शक्ति: | 153kW (205HP) | लागू उद्योगों: | निर्माण कार्य |
हाई लाइट: | Surface Core Drilling Rig,Hydraulic Core Drilling Rig,1200m Core Drilling Rig |

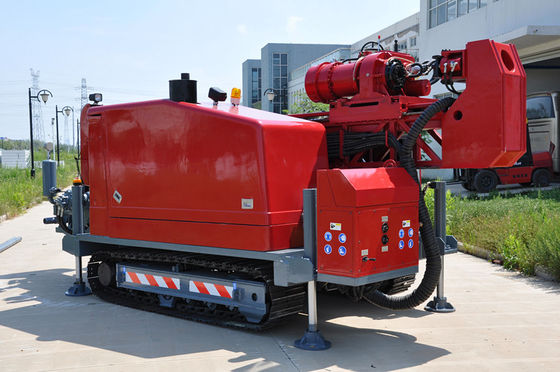

CR12 1200 मीटर फुल हाइड्रोलिक सरफेस कोर ड्रिलिंग रिग मशीन
1. फिसलन प्रकार बिजली सिर, पक्ष को ऑफसेट किया जा सकता है, कोर लेने के लिए आसान और होस्टिंग और उठाने का काम।

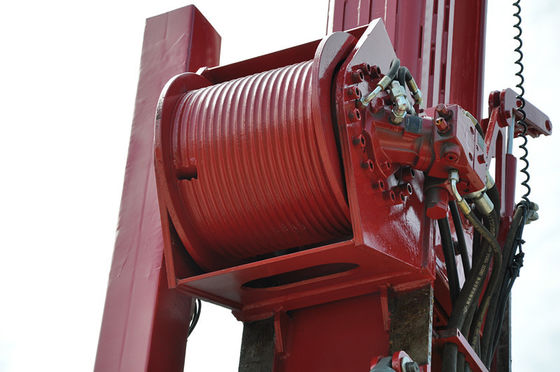

2. मस्तूल पर मुख्य चरखी के बढ़ते कोरिंग ड्रिल रिग कंपन को कम करता है।
3. दूरबीन मस्तूल ड्रिलिंग की विश्वसनीयता सुनिश्चित करता है। ड्रिलिंग मास्टर्स के नीचे का सिरा अतिरिक्त स्थिरता प्रदान करते हुए ड्रिलिंग के दौरान जमीनी सतह को लंगर डालता है।परिवहन के दौरान मस्तूल को अधिक सुरक्षा के लिए रिग के गुरुत्वाकर्षण के केंद्र में ले जाया जा सकता है।
4. चक और हाइड्रोलिक उद्घाटन / वसंत समापन समारोह बीमा असफल-सुरक्षित संचालन के साथ पेटेंट जबड़े।स्प्रिंग क्लैंप और डिस्क चक क्लच ड्रिल रॉड सुरक्षित रूप से।हाइड्रोलिक सिलेंडर से सीधे ड्राइव के साथ ड्रिल सिर ड्रिलिंग प्रक्रिया के दौरान स्थिरता सुनिश्चित करते हैं, साथ ही दबाव में वृद्धि या कमी के साथ ड्रिलिंग विनियमन के साथ अधिक सटीक और विश्वसनीय होते हैं।

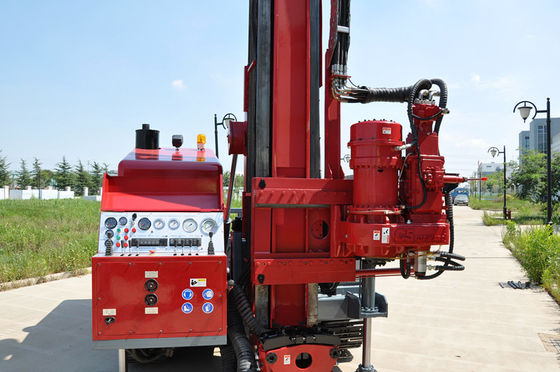

5. ऑपरेटर पैनल गैर-फिक्सिंग नियंत्रण जॉयस्टिक से सुसज्जित है, जो ऑपरेटर के लिए अतिरिक्त सुरक्षा प्रदान करता है।घर्षण स्पंज और गैर-फिक्सिंग लहरा जॉयस्टिक के साथ ड्रिलिंग और रोटेशन जॉयस्टिक सुविधा और सुरक्षित संचालन प्रदान करते हैं।हाइड्रोलिक तेल के निम्न स्तर के लिए ऑटो अलार्म फ़ंक्शन है।
6 .शादी के बाद की स्थापना
मस्तूल की स्थिति में वृद्धि के लिए प्रतिबल वाल्वों से लैस।
7. स्वनिर्धारित ऑपरेटर पैन
सरल हाइड्रोलिक प्रणाली को संचालित करना और बनाए रखना आसान है, और लिफ्ट-टू-शिफ्ट लीवर अतिरिक्त ऑपरेटर सुरक्षा प्रदान करते हैं।
8. सरल हाइड्रोलिक डेस्क
पीटीओ द्वारा संचालित सहायक पंप के साथ डेयर-कपल्ड हाइड्रोलिक पंप आसान रखरखाव के लिए अनुमति देते हैं।
9.SOLID लेटिस मैस्ट डिजाइन
कठोर डिजाइन सबसे कठिन परिस्थितियों में भी बेहतर प्रदर्शन और विश्वसनीयता प्रदान करता है।
10. NITRO-CHUCK
हाइड्रोलिक ओपन / स्प्रिंग क्लोज फंक्शन के साथ पेटेंट नाइट्रोजन गैस स्प्रिंग जबड़े फेल-सेफ ऑपरेशन सुनिश्चित करते हैं।
डीजल इंजन | नमूना | कमिंस QSB6.7 (ईयू स्टेज IIIA) |
विस्थापन | 6.7L | |
शक्ति | 153kW (205HP) | |
रेटेड RPM (फैक्टरी सेटिंग) | 2000rpm | |
ड्रिलिंग क्षमता | BQ | 1350 मी |
NQ | 1050 मी | |
मुख्यालय | 720 मी | |
पी क्यू | 470 मी | |
ड्रिल हेड | रोटेशन की मोटर |
दो-स्पीड हाइड्रोलिक मोटर जर्मनी का रेक्स्रोथ |
आरपीएम | तीन शिफ्ट / चरण कम बदलें 0-1250 RPM | |
अनुपात |
पहली 8.276: 1 दूसरा 4.164: 1 3nd 1: 1 |
|
हाइड्रोलिक चक (PQ) |
हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C बंद प्रकार अक्षीय होल्डिंग क्षमता 228000 एन |
|
मैक्स।टोक़ | 4750 एन · एम | |
व्यास धारण करें | 121 मिमी | |
मैक्स।धुरी की उठाने की क्षमता | 220 केएन | |
मैक्स।खिला शक्ति | 110 केएन | |
प्राथमिक पंप
|
हाइड्रोलिक पंप: घूर्णी, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप। लोड सेंसिंग सिस्टम के साथ। |
निर्माता: डेनमार्क के डैनफॉस पहला पंप: 31.5MPa पर 260LPM दूसरा पंप: 130MPPM 28MPa पर तीसरा पंप: 28 एलपीए पर 130 एलपीएम |
हाइड्रोलिक टैंक | क्षमता | 420 एल (111 अमेरिकी गैलन) |
मुख्य लहरा की क्षमता | उत्थापन गति (एकल तार) | 0-80 मीटर / मिनट (नंगे ड्रम) |
उत्थापन बल (एकल तार) | 800kN | |
स्टील वायर व्यास | 22 मिमी (0.86 इंच) | |
स्टील के तार की लंबाई | 45 मी | |
वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) |
स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |
स्टील के तार की लंबाई | 1600 मी | |
मस्तूल | मस्त कद | 9.5 मी |
मस्त समायोजन कोण | 0 ° -90 ° | |
ड्रिलिंग कोण |
45 ऑफ क्षैतिज क्षैतिज 90ºvertical नीचे |
|
खिला स्ट्रोक | 3650 मिमी | |
स्लिपेज स्ट्रोक | 1500 मिमी | |
पुल को खिलाओ | 18000kg | |
थ्रस्ट को खिलाएं | 7500kg | |
रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ीट) | |
कीचड़ पंप | प्रकार | पंप ट्रिपल ट्रिपल सवार |
नमूना | BW250 | |
आघात | 110 मिमी (4.3 इंच) | |
आउटपुट मात्रा | 250,180,122 एल / मिनट | |
स्राव दाब | 5.0, 6.0, 8.0 एमपीए | |
पैर दबाना | क्लैंपिंग स्कोप |
55.5-118 मिमी छेद के माध्यम से 65165 मिमी |
अन्य | वजन | 8200 किग्रा |
परिवहन आयाम (L × W × H) | 5980 × 2240 × 2480mm | |
परिवहन मार्ग | स्टील क्रॉलर |
