उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | रोटरी ड्रिलिंग रिग | रंग: | स्वनिर्धारित |
|---|---|---|---|
| मॉडल संख्या: | XY -1 ए | वोल्टेज: | 220/380 वी |
| प्रयोग: | म्यूटी प्रयोजन | आवेदन: | वाटर वेल ड्रिलिंग उपकरण |
| ड्रिलिंग गहराई: | 30--180m | ड्रिलिंग कोण: | 90 ° ~ 75 ° |
| वजन कम करें: | 610kg | स्पिंडल स्ट्रोक: | 450mm |
| हाई लाइट: | 180m Horizontal Directional Drilling Rigs,Hydraulic HDD Drilling Machine,Horizontal Water well drilling machine |
||

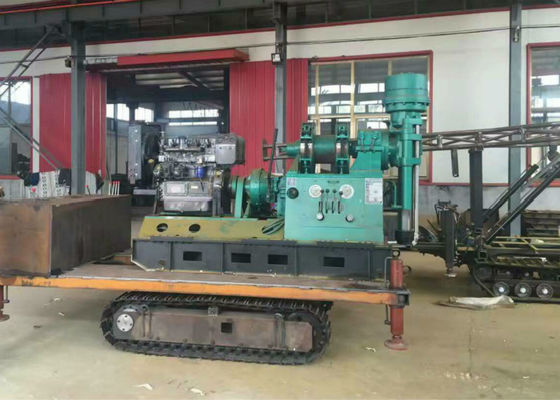

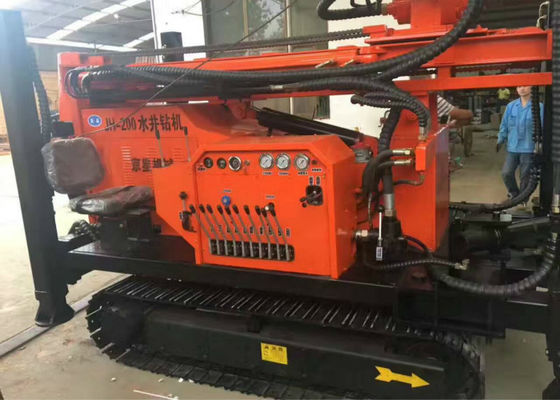

हाई स्पीड इंजीनियरिंग मशीनरी क्षैतिज ड्रिलिंग रिग
विशेषताएं:
Labor हाइड्रोलिक फीडिंग डिवाइस के साथ, उन्नत ड्रिलिंग दक्षता, कम श्रम शक्ति।
J रिग एक ऊपरी गोलाकार जबड़े पकड़े तंत्र और हेक्सागोनल ड्राइव ड्रिलिंग रॉड से सुसज्जित है, जिसे शटडाउन, उच्च दक्षता, सुरक्षित और विश्वसनीय के साथ बदला जा सकता है।
छेद के अंदर की स्थिति को नियंत्रित करने के लिए दबाव को इंगित करते हुए एक छेद नीचे दबाव नापने का यंत्र लगाया गया है
♦ कॉम्पैक्ट संरचना, छोटी मात्रा, हल्के, उच्च वियोज्य, आसान परिवहन और मैदानी इलाकों में संचालन के लिए उपयुक्त।
XY-1A क्षैतिज दिशात्मक ड्रिलिंग रिसाव उच्च गति के साथ एक प्रकाश प्रकार की मशीन है जो निर्जलीकरण खिलाती है।XY-1A (YJ) और XY-1A-1 को आधार XY-1 A पर डिज़ाइन किया गया है।
अनुप्रयोग:
Deposit सॉलिडेर्मल डिपॉजिट, इंजीनियरिंग जियोटेक्टॉनिक सर्वे और कॉन्क्रेस्ट्रक्चर इंस्पेक्शन होल की सामान्य खोज और जांच के लिए ड्रिल।
Ological डायमंड ड्रिल बिट, मिश्र धातु ड्रिल बिट और स्टील रोलर ड्रिल बिट और इतने पर विभिन्न भूवैज्ञानिक संरचनाओं के अनुसार ड्रिलिंग के लिए उपलब्ध।
♦ जब अंतिम छिद्र क्रमशः 75 मिमी और 46 मिमी व्यास के होते हैं, तो रेटेड छेद की गहराई अलग-अलग 100 मीटर और 180 मीटर होती है।Themaximumof गहराई नहीं हो सकता है
प्रत्येक छेद में ड्रिल किए गए 110% से अधिक। किफ़ायत इष्टतम स्वीकार्य छेद व्यास 150 मिमी है।
मुख्य पैरामीटर
| एकता मशीन पैरामीटर | |
| गहराई की ड्रिलिंग | 30--180m |
| ड्रिल रॉड कैलिबर | 50 42 मिमी |
| अंतिम छेद कैलिबर | 75 46 मिमी |
| मैक्स।खुला होली कैलिबर | 220mm |
| ड्रिलिंग कोण | 90 ° ~ 75 ° |
| ड्रिल वजन (शक्ति शामिल नहीं) | 610kg |
| एकता मशीन आयाम | 2.1 * 0.9 * 1.3M |
| धुरा | |
| स्पिंडल स्पीड | 130, 300, 480, 730, 830, 1045r / मिनट |
| स्पिंडल स्ट्रोक | 450mm |
| उभाड़ना | |
| Max.single लाइन उत्थापन क्षमता | 1600 किलोग्राम |
| सिंगल लाइन उठाने की गति | 1.06, 0.67, 0.32 मी। / से |
| विररोप कैलिबर | 13 मिमी |
| Wirerope Cubic माप | 35m |
| हग फ्लडगेट कैलिबर | 254mm |
| गले में फेलगेट बेल्ट की चौड़ाई | 50 मिमी |
| ड्रिल और होल के बीच की दूरी | 230mm |
| कीचड़ पंप | |
| प्रकार | क्षैतिज एकल कलश जुड़वां-क्रिया |
| विस्थापन | 170L / मिनट |
| अधिकतम दबाव | 1.5Mpa |
| काम का दबाव | 0.7Mpa |
| शक्ति | |
| डिजल इंजन | S1105 18HP |
| बिजली की मोटर | Y160M- 4 15KW |
