उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: ISO,CE
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: लकड़ी के मामलों मानक निर्यात पैकेज
प्रसव के समय: 10-20 दिनों के काम के दिन
भुगतान शर्तें: टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: विस्तृत उद्धरण के आधार पर
कीवर्ड: |
भू-तकनीकी ड्रिलिंग उपकरण |
लागू उद्योग: |
निर्माण कार्य, ऊर्जा और खनन |
पावर टाइप: |
डीज़ल |
आयाम (एल * डब्ल्यू * एच): |
6500 * 2400 * 2600 (मिमी) |
वोल्टेज: |
48 वी |
वजन: |
23000kg |
फ़ीचर: |
उच्च ड्रिलिंग दक्षता |
आवेदन: |
भूवैज्ञानिक अन्वेषण |
प्रमुख घटक: |
मोटर, इंजन |
डीजल की शक्ति: |
325hp / 287kw |
ड्रिल पाइप: |
व्यास 64 मिमी, 3000 मिमी लंबाई |
कीवर्ड: |
भू-तकनीकी ड्रिलिंग उपकरण |
लागू उद्योग: |
निर्माण कार्य, ऊर्जा और खनन |
पावर टाइप: |
डीज़ल |
आयाम (एल * डब्ल्यू * एच): |
6500 * 2400 * 2600 (मिमी) |
वोल्टेज: |
48 वी |
वजन: |
23000kg |
फ़ीचर: |
उच्च ड्रिलिंग दक्षता |
आवेदन: |
भूवैज्ञानिक अन्वेषण |
प्रमुख घटक: |
मोटर, इंजन |
डीजल की शक्ति: |
325hp / 287kw |
ड्रिल पाइप: |
व्यास 64 मिमी, 3000 मिमी लंबाई |

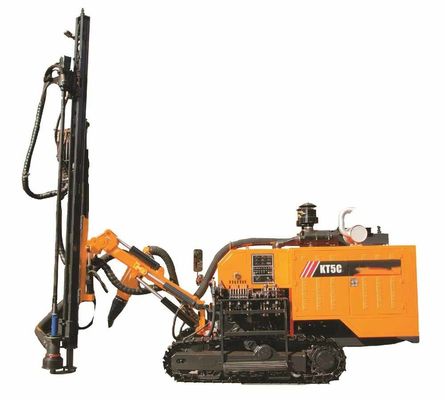

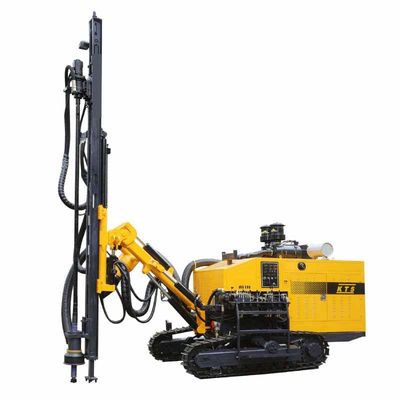

भू-तकनीकी अन्वेषण ड्रिलिंग रिग
विशेषताएं
1. कॉम्पैक्ट संरचना जो एक डीटीएच ड्रिलिंग रिग और मध्य दबाव पेंच हवा कंप्रेसर को जोड़ती है।
2. एक एकल चरण मध्य दबाव पेंच हवा कंप्रेसर 10 मीटर की क्षमता के साथ3/ मिनट और वायवीय प्रभाव, उच्च दक्षता और कम ऊर्जा की खपत के लिए 1.5MPa का दबाव।
3. एक कम गुरुत्व और एक भारी चार पहियों और एक ट्रैक कॉन्फ़िगरेशन (ड्राइविंग व्हील, गाइड व्हील, थ्रस्ट व्हील, राइडिंग व्हील और एक ट्रैक) के साथ कार का संतुलित वितरण, एक 19 ° स्वचालित लेवलिंग डिवाइस और स्वतंत्र रूप से नियंत्रित डबल लॉकिंग सिस्टम के लिए विभिन्न काम की परिस्थितियों में स्थिरता।ड्रिल रिग भी गति और शक्ति के सही संयोजन के लिए दो-गति यात्रा मोटर और reducer संरचना से सुसज्जित है।
4. बड़े विस्थापन हाइड्रोलिक पंप सीधे इंजन की पीठ पर चढ़े और त्रुटियों को कम करने के लिए सरल संरचना।
5. बड़े पैमाने पर ड्रिलिंग बूम उठाने की प्रणाली विभिन्न स्थितियों और विभिन्न चरणों की जरूरतों को पूरा करती है, विशेष रूप से गहरे छेद।
6. अत्यधिक एकीकृत हाइड्रोलिक नियंत्रण प्रणाली और केंद्रीकृत लेआउट प्लेटफॉर्म जो पूरी मशीन को नियंत्रित करता है।
7. रोटरी और प्रोपेलर गति के लिए एक स्विच वाल्व एक तेज ड्रिलिंग गति के लिए चट्टान की विभिन्न विशेषताओं और स्थितियों के अनुसार समायोजित कर सकता है।
8. एक वास्तविक समय की निगरानी प्रणाली और स्थिर स्व-सुरक्षा प्रणाली ड्रिलिंग रिग की कामकाजी स्थिति को सटीक रूप से प्रतिबिंबित और नियंत्रित करती है।जब काम की स्थिति निर्धारित सीमा से बाहर चली जाती है या मशीन में कोई त्रुटि होती है तो यह स्वचालित रूप से बंद हो जाएगा।
9. प्रभावी दो चरण सूखी धूल संग्रह प्रणाली, काम के माहौल को साफ रखने और ऊर्जा बचाने के लिए।
| मॉडल नं। | KT5 |
| रॉक हार्डनेस | च = 6-20 |
| छेद व्यास | 80-105 मि.मी. |
| आर्थिक ड्रिल गहराई | 25 मी |
| चलने की गति | 2.5-4.0 किमी / घंटा |
| ग्रेड एबिलिटी | 30 डिग्री |
| धरातल | 430mm |
| डीजल मोटर | YC6A180Z-T21 |
| मशीन की शक्ति | 140 किलोवाट |
| पेंच कंप्रेसर एयर डिलीवरी | 10 मी3/ मिनट |
| थकावट का दबाव | 15 बार |
| कुल मिलाकर आयाम (एल * डब्ल्यू * एच) | 6500 × 2400 × 2600 (मिमी) |
| वजन | 8000 किग्रा |
| घूमने की गति | 0-120 आर / मिनट |
| रोटेशन टोक़ | 1400 एन · एम |
| सबसे बड़ा पुश पुल | 25000 एन |
| कैरिज लिफ्टिंग एंगल | 54 ° नीचे 26 ° |
| कैरिज पिच एंगल | 147 ° |
| कैरिज स्विंग एंगल | दाएं 47 ° 47 ° शेष |
| कैरिज लेटरल लेवल स्विंगिंग एंगल | दाएं 15 ° शेष 97 ° |
| ड्रिल आर्म स्विंग एंगल | दाएं 53 ° बाएं 15 ° |
| समतल कोण | 10 ° से 9 ° नीचे |
| प्रणोदन प्रकार | पन सिलेंडर-चैन |
| पुश लंबाई (मिमी) | 3000 मिमी |
| क्षतिपूर्ति लंबाई (मिमी) | 900 मिमी |
| ड्रिल हथौड़ा | 35A |
| ड्रिल पाइप | φ64 × 3000 मिमी |
| धूल पकड़ने वाला मोड | शुष्क प्रकार (हाइड्रॉलिक रूप से संचालित बवंडर परत स्ट्रीमिंग) |
KT5 के लिए स्पेयर पार्ट्स के नीचे की सिफारिश करें
| ड्रिल बिट दीया। | 100-105 मिमी | 90 मिमी -100 मिमी |
| ड्रिल पाइप दीया।* एल | Φ64 / x76 x3000 मिमी | Φ64 x 3000 मिमी |
| ड्रिल हथौड़ा | HD35 / HD45 / 930 | KQ90 |
आवेदन
1. भूवैज्ञानिक अन्वेषण;इंजीनियरिंग भूविज्ञान जांच और कंक्रीट संरचनाओं में सर्वेक्षण छेद के प्रकार।
2. डायमंड बिट्स, हार्ड मेटल बिट्स और स्टील-शॉट को विभिन्न परतों में चुना जा सकता है।
3. ड्रिलिंग गहराई जो कि 100 मीटर या 180 मीटर है, को अंतिम छेद व्यास 75 मिमी या 46 मिमी के लिए उपयुक्त होना चाहिए। ड्रिलिंग गहराई 110% से अधिक नहीं हो सकती है।
