उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: ISO,CE
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: लकड़ी के मामलों मानक निर्यात पैकेज
प्रसव के समय: 10-20 दिनों के काम के दिन
भुगतान शर्तें: टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: विस्तृत उद्धरण के आधार पर
कीवर्ड: |
हाइड्रोलिक अन्वेषण ड्रिलिंग रिग |
लागू उद्योग: |
निर्माण कार्य, ऊर्जा और खनन |
पावर टाइप: |
डीज़ल |
आयाम (एल * डब्ल्यू * एच): |
5600 * 2120 * 2650mm |
वोल्टेज: |
220V / 380V |
वजन: |
8000KG |
फ़ीचर: |
उच्च ड्रिलिंग दक्षता |
रोटरी की गति: |
14-650 आर / मिनट |
रेटेड शक्ति / गति: |
76Kw / 2400rpm |
ड्रिल पाइप: |
व्यास 64 मिमी, 3000 मिमी लंबाई |
प्रयोग: |
पानी का कुआँ |
ड्रिलिंग गहराई: |
400 मीटर / 800 मीटर |
कीवर्ड: |
हाइड्रोलिक अन्वेषण ड्रिलिंग रिग |
लागू उद्योग: |
निर्माण कार्य, ऊर्जा और खनन |
पावर टाइप: |
डीज़ल |
आयाम (एल * डब्ल्यू * एच): |
5600 * 2120 * 2650mm |
वोल्टेज: |
220V / 380V |
वजन: |
8000KG |
फ़ीचर: |
उच्च ड्रिलिंग दक्षता |
रोटरी की गति: |
14-650 आर / मिनट |
रेटेड शक्ति / गति: |
76Kw / 2400rpm |
ड्रिल पाइप: |
व्यास 64 मिमी, 3000 मिमी लंबाई |
प्रयोग: |
पानी का कुआँ |
ड्रिलिंग गहराई: |
400 मीटर / 800 मीटर |

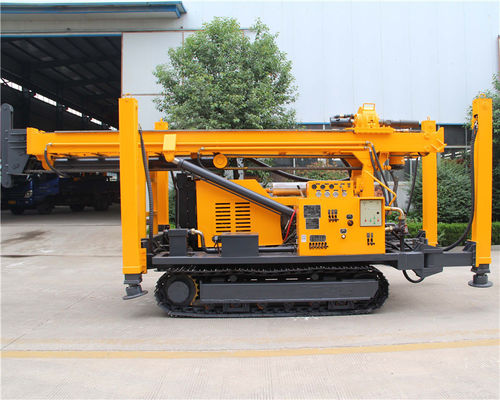

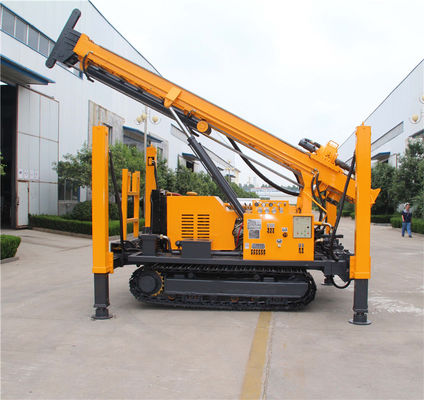

पानी अच्छी तरह से 800 मीटर हाइड्रोलिक खनिज अन्वेषण ड्रिलिंग रिग
उत्पाद की जानकारी:
JDL-400 ड्रिलिंग रिग एक पानी अच्छी तरह से ड्रिलिंग रिग है जो एक उपकरण में मिट्टी ड्रिलिंग रिग और एयर ड्रिलिंग रिग को मिलाता है।यह AMT मैनुअल ऑटोमैटिक ट्रांसमिशन, 10 ग्रेड फॉरवर्ड डर और 2 ग्रेड रिवर्स गियर को गोद लेती है।सकारात्मक और नकारात्मक स्विचिंग संवेदनशील और सुविधाजनक है।हाइड्रोलिक ट्रांसमिशन की तुलना में, इसकी ट्रांसमिशन दक्षता दोगुनी हो सकती है, और बिजली की खपत 35% कम हो जाती है, जो मशीन को अधिक कुशल और ऊर्जा-बचत करती है।
मुख्य विशेषता
1. रिग एक स्वचालित गियरबॉक्स का उपयोग करता है, जिसमें गति की एक विस्तृत श्रृंखला (14-650rpm) होती है, जो बड़े टॉर्क (Max.13400N.m), और आसान गति नियंत्रण का उत्पादन कर सकती है।
2. रिग एक लंबी-स्ट्रोक डबल-गति तंत्र को गोद लेता है, ड्रिलिंग दक्षता बढ़ाने और प्लगिंग और ड्रिलिंग दुर्घटना की घटना को कम करने के लिए पावर हेड स्ट्रोक 3400MM तक पहुंचता है।
3. रिग तेल की आपूर्ति के लिए डबल ऑयल पंप का उपयोग करता है।खिलाते समय, यह एक पंप का उपयोग करता है।पाइप उठाते समय, डबल पंप संयुक्त होते हैं।बिजली की हानि कम है और सहायक समय कम है।
4. रिग यांत्रिक ट्रांसमिशन के मुख्य कार्य को अपनाता है, हाइड्रोलिक ट्रांसमिशन के साथ तुलना में, रिग की शक्ति हानि छोटी है, और ड्रिलिंग लागत कम है।
5. ड्रिलिंग रिग हाइड्रोलिक सिस्टम में कार्यात्मक इंटरफ़ेस का हिस्सा है, इसलिए हम विभिन्न उपयोगकर्ताओं की तकनीकी आवश्यकता के अनुसार फ़ंक्शन का विस्तार कर सकते हैं।
तकनीकी पैमाने
| JDL-400 टाइप करें | |||
| ड्रिलिंग की क्षमता | गहराई की ड्रिलिंग | 400 मीटर | |
| बोरहोल (डिल बिट) दीया। | 115-350mm | ||
| भोजन प्रणाली | उठाने की क्षमता | 180Ton | |
| जोर लगाने की क्षमता | 9Ton | ||
| ड्राइव हेड | रोटरी गति | 14-650 आर / मिनट | |
| मैक्स।टोक़ | 13400N.m | ||
| ड्रिलिंग विधि | मैकेनिकल टॉप हेड रोटेशन, हाइड्रोलिक फीडिंग, मिट्टी पंप या डीटीएच के साथ काम करते हैं | ||
| ढीली मिट्टी की परत और बिस्तर की चट्टान (कठोरता: F6-20) | |||
| पावर यूनिट | इंजन का मॉडल | YN33GBZ | |
| रेटेड शक्ति / गति | 76Kw / 2400rpm | ||
| चरखी की क्षमता | हाइड्रोलिक उपकरण चरखी | 1.5ton | |
| यांत्रिक चरखी | 3 टन | ||
| ड्रिल पाइप | ड्रिल पाइप दीया। | 76/89 / 102mm | |
| ड्रिल पाइप की लंबाई | 3000 मिमी | ||
| हवा कंप्रेसर | हवा की खपत | 16-35m3 / मिनट | |
| हवा का दबाव | 10.5-24.6bar | ||
| क्रॉलर चेसिस | चलने की गति | 0-2km / एच | |
| चढ़ाई कोण | 20 डिग्री | ||
| आयाम | ट्रांसपोर्ट | 5600 * 2120 * 2650mm | |
| काम कर रहे | 3800 * 3250 * 6700mm | ||
| वजन | 8000kg | ||
1. चलने वाला हिस्सा:
43 * 135 * 400 स्टील ट्रैक का उपयोग करते हुए, उच्च-टोकनेवाला सवार मोटर द्वारा संचालित, चलती गति 2.5 किमी / घंटा तक पहुंच सकती है।शक्ति मजबूत और टिकाऊ है।
2. बिजली हिस्सा:
बादल में 76kw टर्बोचार्ज्ड डीजल इंजन को अपनाया जाता है, और आरक्षित शक्ति 15% तक पहुंच जाती है, जो पठार निर्माण के लिए अधिक उपयुक्त है।
3. हाइड्रोलिक हिस्सा:
हाइड्रोलिक सिस्टम 32/32 दोहरी पंप द्वारा संचालित होता है, जो मुख्य रूप से चलने, टॉवर उठाने, ड्रिल पाइप फीडिंग, ड्रिल पाइप उठाने और इतने पर एहसास करता है।
