| नाम: | खनिज अन्वेषण ड्रिलिंग रिसाव | नमूना: | GK180 |
|---|---|---|---|
| चक: | हाइड्रोलिक चक | वोल्टेज: | 220V / 380V |
| वजन: | 750kg | प्रयोग: | पानी अच्छी तरह से, रेलवे, कोर ड्रिलिंग, भौतिक पूर्वेक्षण |
| ड्रिलिंग गहराई (एम): | 180,150,100,70,50,30 | ड्रिल पाइप व्यास (मिमी): | 42,50 |
| हाई लाइट: | Geological Drilling Rig Machine,Hydraulic Core Drilling Machine,Geological Core Drilling Machine |
||

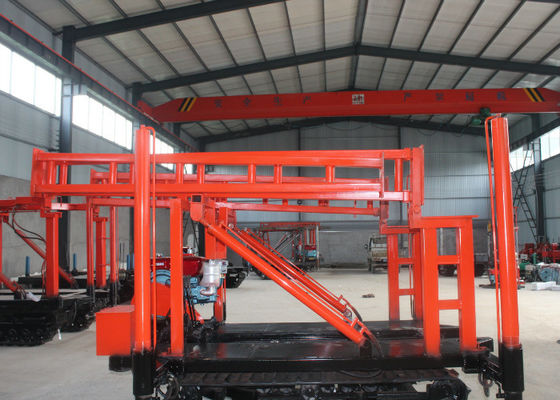

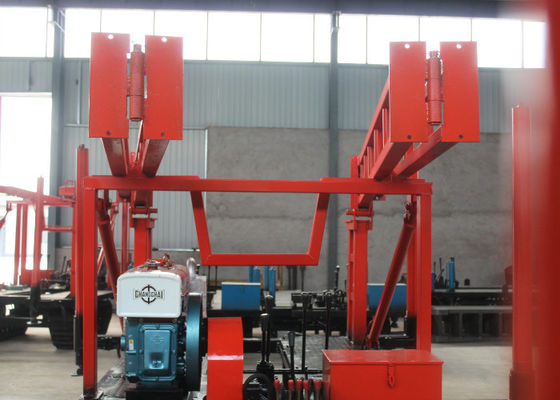

खनन के लिए कॉम्पैक्ट GK180 भूवैज्ञानिक कोर ड्रिलिंग मशीन
GK-180-1 ड्रिलिंग रिग को विभिन्न ड्रिलिंग रिग्स के लाभों को संश्लेषित करने के लिए विकसित किया गया है।नए प्रकार के उथले छेद ड्रिलिंग रिग का उपयोग मुख्य रूप से इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण में किया जाता है और दूसरा इसका उपयोग कोर ड्रिलिंग में किया जाता है।
आवेदन और गुंजाइश
1.1 रेलवे, जल विद्युत, यातायात, पुल, बांध नींव और अन्य भवनों की इंजीनियरिंग भूवैज्ञानिक जांच।
1.2 भूवैज्ञानिक कोर ड्रिलिंग, भौतिक पूर्वेक्षण।
1.3 छोटे ग्राउट कन्फ्यूशियस, ड्रिल छेद ड्रिलिंग।
1.4 छोटी अच्छी तरह से ड्रिलिंग।
ड्रिलिंग रिग एक गेंद पर चढ़कर कार्ड आशीर्वाद तंत्र के साथ छह पक्ष सक्रिय ड्रिल छड़ से सुसज्जित है।उपयोगिता मॉडल कोई रोक और गिरने वाली छड़ी नहीं कर सकता है।और इसमें उच्च कार्य कुशलता, सुविधाजनक संचालन, सुरक्षा और विश्वसनीयता के फायदे हैं।यह कॉम्पैक्ट, आकार में छोटा, वजन में हल्का, सड़न में मजबूत और हटाने में आसान होता है।
विशेषताएं:
(1) ऑयल प्रेशर फीडिंग मैकेनिज्म, ड्रिलिंग दक्षता में सुधार, श्रमिकों की शारीरिक श्रम तीव्रता को कम करना।
(2) चक कार्ड होल्डिंग मैकेनिज्म के लिए बॉल, और क्लैम्पिंग पोजिशनिंग मैकेनिज्म से लैस नॉन-स्टॉप डाउन रॉड को लागू कर सकते हैं।
(3) यह बोर दबाव के तल पर एक दबाव नापने के निर्देश से लैस है, जो छेद को मास्टर करने में आसान है।
(4) संचालित करने के लिए आसान केंद्रित, संभाल।
(5) संरचना कॉम्पैक्ट है, ड्रिल और इंजन एक ही आधार पर स्थापित होते हैं, छोटे कब्जे वाले अंतरिक्ष क्षेत्र।
(6) हल्के वजन, मजबूत decomposability, स्थानांतरित करने के लिए आसान, सादे या पहाड़ काम के लिए उपयुक्त है।
(7) सुरक्षा गार्ड से लैस, उपकरण के मानवीय डिजाइन विशेषताओं को उजागर करें।
(8) एक निश्चित अखरोट के साथ तेल सिलेंडर नीचे और ऊर्ध्वाधर एक्सल बॉक्स संयुक्त, ड्रिलिंग रिग की विश्वसनीयता में सुधार करता है।
उत्पाद पैरामीटर
|
ड्रिलिंग रिग |
|
|
ड्रिलिंग व्यास (मिमी) |
75,91,110,130,150,300 |
|
ड्रिलिंग गहराई (एम) |
180,150,100,70,50,30 |
|
ड्रिल पाइप व्यास (मिमी) |
42,50 |
|
ड्रिलिंग कोण (°) |
90 ~ 75 |
|
उपकरण का आकार (एल * बी * एच) |
1750 * 780 * 1273 (मिमी) |
|
वजन (इंजन को छोड़कर) |
595 |
|
gyrator |
|
|
धुरी गति (चार गियर) (आर / मिनट) |
+७११८२३१०७९० |
|
स्पिंडल अधिकतम फ़ीड दबाव (KN) |
15 |
|
धुरी अधिकतम उठाने बल (KN) |
25 |
|
स्पिंडल अधिकतम आउटपुट टॉर्क (KN • m) |
1.5 |
|
विंच विधानसभा |
|
|
चरखी अधिकतम उठाने बल (एकल रस्सी) |
20 |
|
रील गति (आर / मिनट) |
20,39,85,170 |
|
रील परिधि गति (एम / एस) |
0.172,0.345,0.738,1.476 |
|
रील व्यास (मिमी) |
140 |
|
तार रस्सी व्यास (मिमी) |
9.3 |
|
तार रस्सी घनत्व (एम) |
40 |
|
ब्रेक व्यास (मिमी) |
278 |
|
ब्रेक बैंड की चौड़ाई (मिमी) |
50 |
|
पानी का पंप |
|
|
पंप प्रकार |
क्षैतिज एकल सिलेंडर डबल अभिनय |
|
अधिकतम विस्थापन (मोटर) (एल / मिनट) |
95 (77) |
|
काम का दबाव (एमपीए) |
1.2 |
|
सिलेंडर व्यास (मिमी) |
80 |
|
पिस्टन स्ट्रोक (मिमी) |
100 |
|
अधिकतम स्वीकार्य दबाव (एमपीए) |
1.2 |
|
तेल पंप |
|
|
तेल पंप प्रकार |
वाईबीसी -20/125 |
|
नाममात्र का दबाव (एमपीए) |
12.5 |
|
रेटेड प्रवाह (एमएल / आर) |
20 |
|
रेटेड गति (आर / मिनट) |
800-1500 |
|
डीजल इंजन या मोटर |
|
|
डीजल इंजन |
ZS 1115 |
|
रेटेड शक्ति (किलोवाट) |
16.2 |
|
रेटेड गति (आर / मिनट) |
2200 |
|
रेटेड दबाव (एमपीए) |
1 1 |
|
मोटर प्रकार |
Y160 - 4 |
