उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OEM
प्रमाणन: ISO,CE
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: negotiable
पैकेजिंग विवरण: लकड़ी के मामलों मानक निर्यात पैकेज
प्रसव के समय: 10-20 दिनों के काम के दिन
भुगतान शर्तें: टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: विस्तृत उद्धरण के आधार पर
प्रकार: |
इंजीनियरिंग ड्रिलिंग रिग |
पावर (डब्ल्यू): |
22-28kw |
वोल्टेज: |
380V |
आयाम (एल * डब्ल्यू * एच): |
2177 * 950 * 1863 मिमी |
रंग: |
रिवाज |
फ़ीचर: |
उच्च ड्रिलिंग दक्षता |
वजन: |
1300kg |
पावर टाइप: |
डीजल और बिजली |
प्रकार: |
इंजीनियरिंग ड्रिलिंग रिग |
पावर (डब्ल्यू): |
22-28kw |
वोल्टेज: |
380V |
आयाम (एल * डब्ल्यू * एच): |
2177 * 950 * 1863 मिमी |
रंग: |
रिवाज |
फ़ीचर: |
उच्च ड्रिलिंग दक्षता |
वजन: |
1300kg |
पावर टाइप: |
डीजल और बिजली |

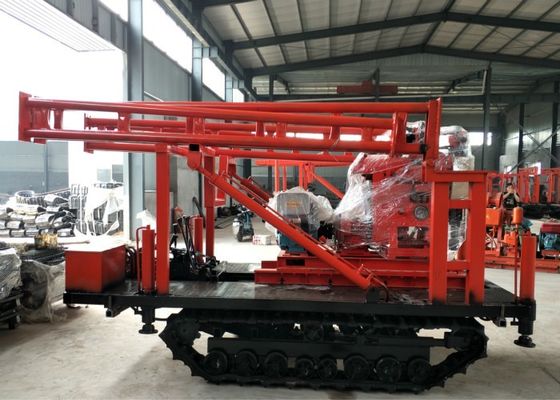

XY-2 डायमंड कोर ड्रिलिंग उपकरण
उत्पाद वर्णन
XY-2 कोर ड्रिलिंग एक नई ड्रिलिंग रिग है जो उपयोगकर्ताओं की बढ़ती मांग और भूवैज्ञानिक उद्योग के विकास की मांग को पूरा करने के लिए विकसित की गई है।यह भूवैज्ञानिक इंजीनियरिंग, हाइड्रो-जियोलॉजी अच्छी तरह से और बड़े-व्यास इंजीनियरिंग के लिए लागू किया जाता है।इसकी ड्रिल बिट मुख्य रूप से हीरा और टंगस्टन-इत्तला है।
फ़ीचर
XY-2 डायमंड कोर रिग हल्के वजन और परिवहन के लिए आसान है।यह Deutz F3L 912 डीजल इंजन या 22KW इलेक्ट्रिक मोटर को गोद लेती है और इसकी गति सीमा व्यापक है।इसकी रस्सी की व्यवस्था के लिए धन्यवाद, इसकी चरखी रस्सी के intertwining से बच सकती है और इसके पहनने को धीमा कर सकती है।उच्च गति के स्तर पर चलने पर, इसकी संचरण बेल्ट असमान गठन में हीरे की कोर रिग को नरम बना सकती है और इसलिए क्षति और यांत्रिक विफलता के जोखिम को कम करती है।
मुख्य विशेषताएं
1, हाइड्रोलिक खिला डिवाइस के साथ, उच्च ड्रिलिंग दक्षता है।
2, रोटरी टोक़ बड़े छेद व्यास।
3, गेंद कार्ड क्लैम्पिंग तंत्र से लैस है, जो गैर उल्टे पोल, उच्च दक्षता का एहसास कर सकता है।
4, रिग कॉम्पैक्ट संरचना के फायदे, छोटी मात्रा, हल्के वजन, मजबूत अपघटन, संभाल करने के लिए आसान है।
तकनीकी मापदंड
1. ड्रिलिंग क्षमता
|
ड्रिलिंग प्रकार |
गहराई की ड्रिलिंग |
|
नींव ढेर ड्रिलिंग |
100 मीटर (328 फीट) |
|
हाइड्रो भूवैज्ञानिक अच्छी तरह से ड्रिलिंग |
150 मीटर (492 फीट) |
|
कोर ड्रिलिंग |
600 मीटर (1968 फीट) |
2. रोटेटर
|
पावर इंजन का प्रकार |
डीजल डायमंड कोर रिग |
इलेक्ट्रोमोटर डायमंड कोर रिग |
|
सकारात्मक गति (आर / मिनट) |
92, 152, 230, 330, 293, 485, 734, 1056 |
92, 152, 230, 330, 293, 485, 734, 1056 |
|
नकारात्मक गति (आर / मिनट) |
81, 258 |
81, 258 |
|
मैक्स।स्पिंडल का टॉर्क |
2.1 KN.m (1548 lbf.ft) |
2.1 KN.m (1548 lbf.ft) |
|
स्पिंडल आईडी |
93 मिमी (3.66 इंच) |
93 मिमी (3.66 इंच) |
3. फहराना
उत्थापन क्षमता (रस्सी का एक तिहाई): 31300, 12600, 8800 N (7034, 2831, 1978 जीबी)
तार रस्सी की उठाने की गति (तीसरी रस्सी): 0.64, 1.05, 1.6, 2.3 मीटर / एस (2.1, 3.44, 5.25, 7.54 इंच / एस)
तार रस्सी व्यास: 12.5 मिमी (0.49 इंच)
डायमंड कोर रिग का ड्रम व्यास: 194 मिमी (7.64 इंच)
ब्रेक रिम व्यास: 360 मिमी (14.17 इंच)
ड्रम की लंबाई: 150 मिमी (5.91 इंच)
ब्रेक बैंड की चौड़ाई: -90 मिमी (3.54 इंच)
ड्रम क्षमता: 80 मीटर (262.4 फीट)
4. यात्रा उपकरण
डायमंड कोर रिग का रिट्रेक्शन सिलेंडर स्ट्रोक: 600 मिमी (23.62 इंच)
ड्रिल रिग और छेद के बीच की दूरी: 420 मिमी (16.54 इंच)
5. दबाव प्रणाली
सिलेंडर आईडी: 70 मिमी (2.76 इंच)
सिलेंडर रॉड दीया: 35 मिमी (1.38 इंच)
मैक्स।डायमंड कोर रिग का दबाव: 45 KN (10116 lbf)
मैक्स।उठाने बल: 60 KN (13488 lbf)
सिलेंडर स्ट्रोक: 550 मिमी (21.65 इंच)
6. तेल पंप
प्रकार: CBF-E416-AL हीरा कोर रिग
विस्थापन: 16 एल / मिनट (4.22 अमेरिकी गैलन / मिनट)
गति (आर / मिनट): 1500
काम के दबाव: 8 एमपीए (1160 साई)
मैक्स।दबाव: 20 एमपीए (2901 साई)
7. ड्रिल रॉड
(1) हेक्सागोनल केली: 7989 × 79 मिमी, 6676 × 66 मिमी, mm60 × 53 मिमी
(Φ3.50 × 3.11 इंच, ×3.0 × 2.60 इंच, 62.36 × 2.09 इंच)
(2) 289 मिमी, mm71 मिमी, (50 मिमी (inch3.50 इंच, .802.80 इंच, inch1.97 इंच)
8. पावर इंजन
डीजल इंजन Deutz F3L 912 28KW (37.5HP) 1500 आरपीएम के साथ डायमंड कोर रिग
इलेक्ट्रोमोटर Y180L-4 22KW (29.5HP) 1470 आरपीएम के साथ डायमंड कोर रिग
9. आयाम (L × W × H): 2177 × 950 × 1863 मिमी (85.71 × 37.40 × 73.45%)
10. ड्रिल का वजन (बिना बिजली इकाई): लगभग 1300 किलोग्राम (2867 पाउंड)
